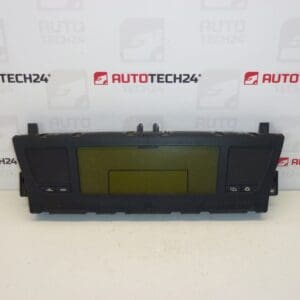

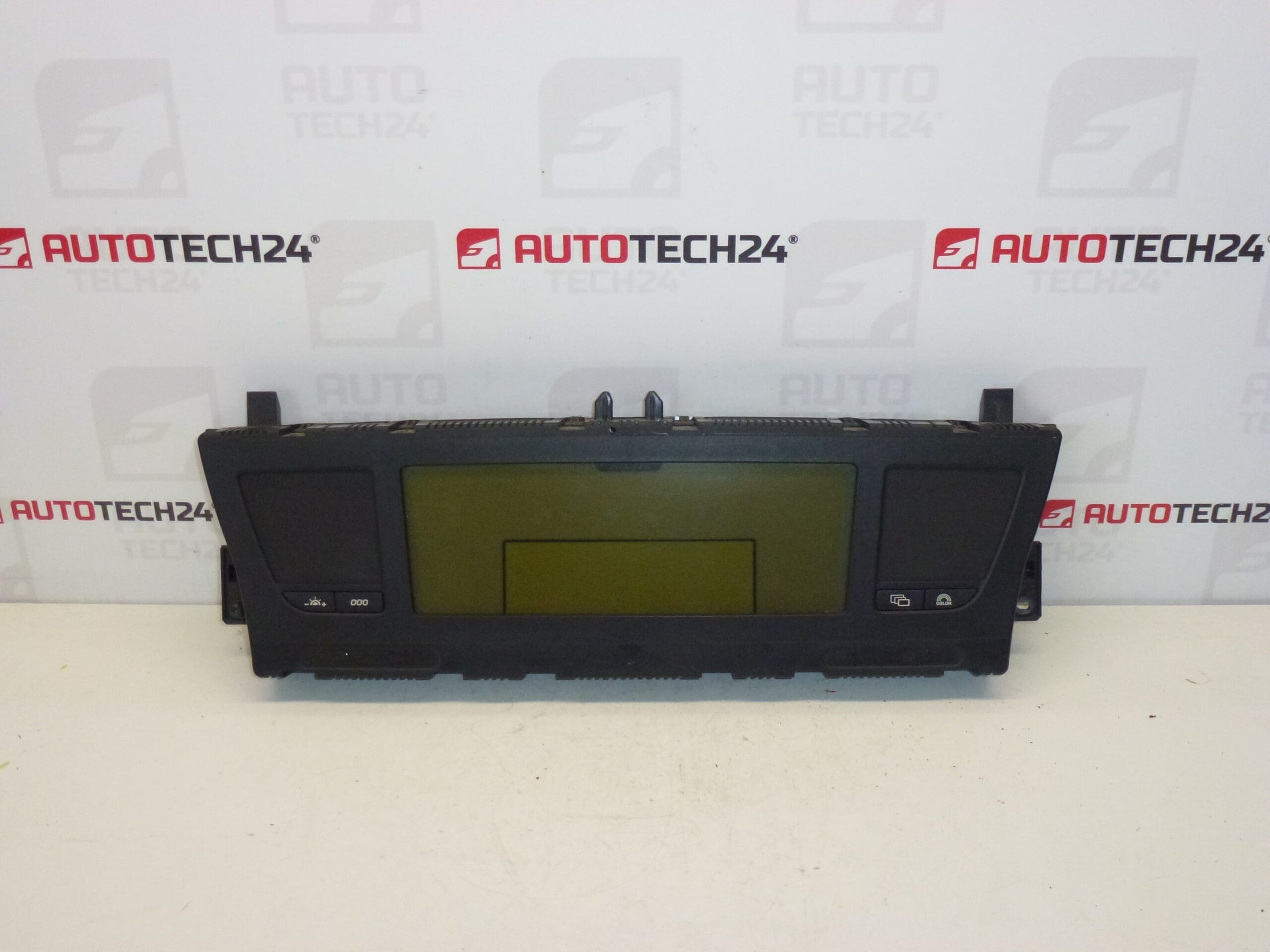

Brzinomjer Citroën C4 Picasso 9664365280-F-00

Brzinomjer, instrumentna ploča CITROEN C4 PICASSO I GRAND PICASSO do 2013.
Kilometraža nije poznata

Opis dijela

Rabljeni brzinomjer – instrumentna ploča za Citroën C4 Picasso I i Grand Picasso do 2013. godine namijenjen je kao zamjenski dio pri zamjeni izvorne instrumentne ploče. Instrumentna ploča prikazuje podatke o radu vozila i omogućuje vozaču praćenje njegova stanja tijekom vožnje.

Pri odabiru se ponajprije usredotočite na oznaku 9664365280-F-00 i usporedite izvedbu s izvornim dijelom. U podacima su navedeni i brojevi 6103V3, 6103KV i 6103V4. Kilometraža ovog primjerka nije poznata, stoga je prije spajanja preporučljivo obratiti pozornost i na način pohrane i sinkronizacije kilometara u vozilu.

Tehničke informacije

• Proizvođač: nije navedeno
• Model: Citroën C4 PICASSO; u opisu se dalje navodi C4 PICASSO I GRAND PICASSO do 2013.
• Vrsta dijela: brzinomjer / instrumentna ploča
• Stanje: rabljeni dio
• Kilometraža: nije poznata
• Dodatni brojevi: 6103V3, 6103KV, 6103V4

Šifre proizvoda

• Šifre proizvoda: 9664365280-F-00, 6103V3, 6103KV, 6103V4

Usporedite cijelu oznaku, uključujući nastavak -F-00. Samo podudaranje naziva vozila ne zamjenjuje usporedbu broja dijela, priključaka i izvedbe instrumentne ploče.

Preporuke za ugradnju

Sljedeći je postupak općenit i odnosi se na zamjenu instrumentne ploče. Točan postupak demontaže, eventualna konfiguracija i ponašanje brojača kilometara ovise o konkretnom modelu i izvedbi vozila. Podaci ne navode konkretan postupak ugradnje ni zahtjeve za kodiranje ovog primjerka.

1) Prije ugradnje

• Usporedite oznake izvorne i zamjenske instrumentne ploče, oblik kućišta, točke pričvršćivanja, priključke i njihovo mehaničko učvršćenje.
• Provjerite kućište, zaslon, kontakte i pričvrsne elemente rabljenog dijela. Potražite pukotine, koroziju, tragove vlage ili oštećene pinove.
• Ako izvorna instrumentna ploča još radi, zabilježite stanje kilometara i fotografirajte prikaz pri uključenom kontaktu.
• Prije prvog spajanja provjerite pravila sinkronizacije kilometraže za konkretnu izvedbu vozila. Općenito, kod nekih vozila može doći do preuzimanja veće pohranjene vrijednosti između instrumentne ploče i druge elektronike. Kilometraža ponuđenog primjerka nije poznata; nemojte ga spajati samo radi isprobavanja ako niste upoznati s takvim ponašanjem.

2) Potreban alat i materijal

• Uobičajeni ručni alat koji odgovara korištenim spojnim elementima.
• Plastični alat za odvajanje unutarnjih obloga i zaštita okolnih površina.
• Svjetiljka i posudica za odložene vijke i kopče.
• Odgovarajuća dijagnostička oprema, ako je potrebna za provjeru ili konfiguraciju instrumentne ploče.
• Servisni postupak za konkretnu izvedbu vozila.

3) Postupak ugradnje korak po korak

1. Provjerite odgovara li zamjenska instrumentna ploča izvornom dijelu te unaprijed razjasnite zahtjeve za konfiguraciju i sinkronizaciju kilometara.
2. Sigurno parkirajte vozilo, isključite kontakt i električne potrošače. Zabilježite dostupne podatke s izvorne instrumentne ploče.
3. Pričekajte da elektronika prijeđe u stanje mirovanja i odspojite akumulator prema postupku proizvođača vozila.
4. Zaštitite okolne unutarnje površine i pažljivo otpustite oblogu potrebnu za pristup instrumentnoj ploči. Nemojte silom odvajati dijelove.
5. Otpustite pričvršćenja izvorne instrumentne ploče i poduprite je kako njezina težina ne bi opterećivala ožičenje.
6. Otključajte priključke i izvucite ih držeći za kućište priključka, a ne za vodiče. Zabilježite kako je ožičenje postavljeno radi ponovne ugradnje.
7. Provjerite priključke i kabelski snop. Prije ugradnje zamjenskog dijela riješite eventualna oštećenja, vlagu ili labave kontakte.
8. Spojite zamjensku instrumentnu ploču i pravilno učvrstite priključke. Ako se priključak ne može lako umetnuti, ponovno provjerite njegov položaj i izvedbu.
9. Postavite instrumentnu ploču bez naprezanja, usmjerite ožičenje tako da se ne može prikliještiti i pričvrstite je na propisani način.
10. Spojite akumulator i ponovno pokrenite elektroniku prema servisnom postupku. Ako je potrebna konfiguracija, upotrijebite odgovarajući dijagnostički uređaj.
11. Provjerite rad instrumentne ploče. Nakon uspješne provjere dovršite ugradnju obloge i provjerite je li pravilno učvršćena.

4) Provjere nakon ugradnje i provjera ispravnosti

• Provjerite čitljivost zaslona, pozadinsko osvjetljenje te prikaz podataka i kontrolnih lampica koje odgovaraju opremi vozila.
• Zabilježite prikazano stanje kilometara nakon zamjene i usporedite ga sa stanjem prije demontaže.
• Ako instrumentna ploča ostane ugašena ili prijavljuje neuobičajene greške, najprije provjerite priključke, napajanje i eventualnu potrebu za konfiguracijom.
• Kratku probnu vožnju obavite tek nakon uspješne provjere na mjestu. Provjerite rad pokazivača brzine, stabilnost prikaza i izostanak prekida u radu ili vibracija instrumentne ploče.

5) Najčešće pogreške pri ugradnji i kako ih izbjeći

• Spajanje bez provjere postupanja s kilometražom: pravila sinkronizacije provjerite prije prvog spajanja rabljene instrumentne ploče.
• Odabir samo prema modelu vozila: usporedite i cijeli broj dijela, priključke i izvedbu.
• Rad s priključenim napajanjem: pridržavajte se postupka proizvođača za uspavljivanje elektronike i odspajanje akumulatora.
• Oštećenje priključaka ili obloge: najprije otpustite sve osigurače i kopče te nemojte primjenjivati prekomjernu silu.
• Priklješteno ožičenje ili nezatvoren osigurač priključka: prije postavljanja obloge provjerite usmjerenje kabelskog snopa i učvršćenost svih spojeva.
• Previd izvornog električnog kvara: otklonite kvar napajanja ili ožičenja kako se isti problem ne bi ponovio i nakon zamjene instrumentne ploče.

Razlozi zbog kojih dolazi do oštećenja dijela

Kod instrumentnih ploča općenito se mogu pojaviti sljedeći uzroci kvarova; ovo nije opis utvrđenog stanja ovog primjerka:

• Starenje elektronike i zaslona, koje može uzrokovati prekide prikaza, pozadinskog osvjetljenja ili nestabilan rad.
• Vlaga i oksidacija kontakata, koje narušavaju električne spojeve.
• Promjene napona napajanja ili nepravilno rukovanje električnom instalacijom, što može oštetiti elektroničke komponente.
• Vibracije i toplinska opterećenja, koji pridonose kvarovima unutarnjih spojeva.
• Neoprezna demontaža, pri kojoj mogu puknuti pričvrsni elementi, kućište ili osigurači priključaka.
